Bomba cortadora versus bomba vórtice para sólidos fibrosos: ¿cuál maneja mejor los trapos?

2026,10,31

Un impulsor de vórtice sobrevive a los trapos sin tocarlos nunca; un impulsor cortador sobrevive destruyéndolos, y la destrucción es lo que detiene los bloqueos repetidos. En las aguas residuales que transportan toallitas, cabello y fibras textiles, una placa de corte endurecida corta la fibra en fragmentos suspendidos, mientras que un impulsor de vórtice empotrado la pasa intacta y la deja volver a formarse en la línea de descarga. Por lo tanto, la decisión entre bomba cortadora y bomba vórtice para sólidos fibrosos no se trata de cuál mueve mejor el agua, sino de dónde desea que se produzca el bloqueo. La siguiente comparación se basa en datos de banco y de campo de Jinbu , un fabricante que fabrica ambas familias de impulsores en Zhejiang Jinbu Pump Technology Co., Ltd. en Wenling, China.

1. ¿Qué impulsor sobrevive realmente a los sólidos fibrosos?

Una bomba de aguas residuales con un impulsor de vórtice no se obstruye en el impulsor: se obstruye 20 metros aguas abajo, y ese es un problema más difícil de solucionar.

Compare los dos diseños de la bomba cortadora frente a la bomba de vórtice para sólidos fibrosos y la diferencia es dónde aterriza el bloqueo:

Impulsor de vórtice (empotrado): el impulsor se asienta detrás de la voluta, generando una circulación toroidal que transporta sólidos sin contacto con las paletas. El paso libre es generoso (normalmente entre 65 y 100 mm), por lo que pasan trapos, toallitas y artículos sanitarios. Lo que no hacen es romper. La fibra todavía envuelve el eje y el espacio entre el impulsor y la voluta, y la carga de trapo intacta llega a la tubería de descarga, a la válvula de retención y al siguiente pozo húmedo.

Impulsor del cortador (placa de corte): un cortador de acero inoxidable endurecido 440C (HRC 55–58) corta contra una placa de desgaste con un espacio libre de 0,2–0,5 mm. Las toallitas, los textiles y los productos sanitarios dejan fragmentos de 5 a 15 mm que permanecen suspendidos y se bombean con la corriente. El paso libre es más estrecho (20-35 mm) y la fresa es una pieza de desgaste.

Parámetro	Impulsor de vórtice	Impulsor cortador
Pasaje libre	65-100 milímetros	20-35 milímetros
Mejor banda de eficiencia	38–55%	52–62%
Comportamiento de sólidos fibrosos	Pasa intacto, se reforma aguas abajo.	Tritura en fragmentos de 5 a 15 mm
Piezas de desgaste	Solo sello de eje	Cortador + placa de desgaste (espacio crítico)
Modo de falla	Obstrucción aguas abajo, limpieza de tuberías	Cortador embotado, pérdida de holgura
Mejor fluido	Lodos abrasivos, aguas residuales bajas en fibra	Toallitas, trapos, textiles, desperdicios de comida.

La cuestión de la eficiencia, respondida con números

Una comparación de la eficiencia del impulsor de vórtice versus el impulsor de corte generalmente termina más rápido de lo que los compradores esperan: el diseño de vórtice ofrece entre 8 y 15 puntos porcentuales de eficiencia hidráulica para comprar paso libre. Medidas en el punto de mejor eficiencia, las unidades de vórtice normalmente funcionan entre un 38% y un 55%, las unidades de corte entre un 52% y un 62% y los impulsores de canal estándar entre un 58% y un 70%: cifras consistentes en las pruebas de banco de Jinbu y en las curvas publicadas por terceros.

Esa brecha tiene un precio. En una unidad de 7,5 kW que funciona 8.000 horas al año a 0.12/kWh, every 8 efficiency points costs roughly 4,800 kWh — about US al año por bomba. Una unidad cortadora tiene un precio unitario entre un 10% y un 15% más alto, por lo que el punto de equilibrio se sitúa en uno o dos eventos de obstrucción evitados por año, ya que una sola llamada de emergencia cuesta entre 150 y 600 dólares estadounidenses antes de que se cuente el tiempo de inactividad de la producción.

✅ En pocas palabras: Vortex gana en simplicidad y abrasivos; El cortador gana en fibra. Evalúe la brecha de eficiencia y la tasa de llamadas antes de elegir.

2. ¿Por qué una unidad sigue disparándose por sobrecarga después de la acumulación de trapos?

Un disparo por sobrecarga después de un funcionamiento irregular es un síntoma hidráulico, no una falla eléctrica: el impulsor mueve menos agua a la misma velocidad, por lo que el motor sube su curva hasta que se abre el protector.

Cuando una bomba de aguas residuales sigue disparándose por sobrecarga después de la acumulación de trapos , el reflejo es reemplazar el relé de sobrecarga o aumentar la clase de disparo. Ambos ocultan la causa. Lea la tendencia en su lugar:

Los amperios aumentan mientras el flujo disminuye → irregularidades en el impulsor o una descarga parcialmente bloqueada. La bomba está funcionando más lejos en su curva.

Los amperios aumentan con flujo normal → rodamiento, desalineación o válvula estranguladora aguas abajo, no trapos.

Los viajes se agrupan después de una gran afluencia (lluvias, descargas de fin de semana) → carga de fibra, no suministro eléctrico.

Acortamiento del tiempo de viaje semana a semana → envoltura progresiva; el impulsor no se limpia solo.

La matriz de decisión que sigue depende menos del fluido que de la estación:

Condición de la estación	Configuración recomendada	Por qué
Toallitas/trapos continuos, municipales o comerciales.	Impulsor del cortador, espacio libre de 0,2 a 0,5 mm, verificación trimestral del espacio libre	La trituración elimina la fuente de bloqueo recurrente
Arena o lodo abrasivo, bajo en fibra	Impulsor de vórtice	Sin cortador para usar; el paso libre tolera la arena
Cabezal alto y de elevación larga	Impulsor de canal o cortador con diámetro recortado	La eficiencia importa más que la transitabilidad
Servicio intermitente, débil capacidad de mantenimiento.	Vortex con pantalla de barra aguas arriba	Menos piezas de desgaste para servicio

Qué cambia en la estación cuando cambia la bomba

Cambiar el tipo de impulsor no es un cambio directo. Generalmente es necesario volver a comprobar cuatro cosas:

Calidad de la energía: en pueblos y parques industriales con caídas de voltaje, una bomba sumergida en aceite tipo QY mantiene el motor frío y el sello protegido donde un motor seco se sobrecalentaría.

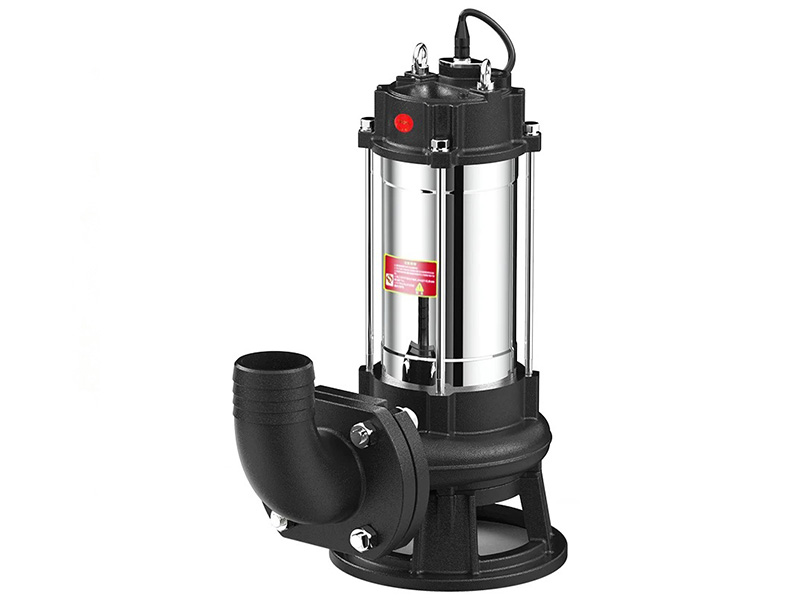

Corrosión: los efluentes químicos, alimentarios y marinos atacan el hierro fundido: la gama completa de bombas para aguas residuales de acero inoxidable lleva el mismo sistema hidráulico antiobstrucción en piezas húmedas 304/316.

Estaciones fuera de la red: se debe dimensionar un conjunto de bombas solares para la carga adicional del eje del cortador del 5 al 8 %; La energía fotovoltaica de tamaño insuficiente es la razón habitual por la que una modernización se apaga al mediodía.

El lado de agua limpia del mismo sitio: una bomba de riego o de suministro para pozos profundos no tiene ningún problema de fibra; su limitación es la cabeza y la arena, razón por la cual el acero inoxidable multietapa supera cualquier diseño de corte allí.

✅ En pocas palabras: diagnostice el disparo a partir de la tendencia del amperaje, luego cambie el impulsor solo si la fibra es la causa recurrente y vuelva a verificar la potencia, la corrosión y la altura al mismo tiempo.

Preguntas frecuentes

P: Bomba cortadora versus bomba vórtice para sólidos fibrosos: ¿cuál dura más? R: El cortador normalmente dura más en servicio de fibra porque elimina la carga de trapo que destruye los sellos; el vórtice dura más en servicio abrasivo porque no tiene cortador que se desgaste. Haga coincidir el impulsor con el sólido, no con la lista de precios.

P: ¿Por qué una bomba de aguas residuales sigue funcionando por sobrecarga después de la acumulación de trapos, incluso con un impulsor de vórtice? R: Debido a que el vórtice pasa los trapos hacia la tubería, la válvula de retención y el siguiente pozo húmedo: la bomba en sí está limpia mientras la estación se bloquea. Una comparación de la eficiencia del impulsor de vórtice versus el impulsor de corte que cuenta las horas de limpieza generalmente cierra la brecha que oculta la hoja de datos.

P: ¿Pueden suministrar ambos tipos de impulsores para proyectos OEM o de modernización? R: Sí. Jinbu fabrica ambas familias en hierro fundido y acero inoxidable, con opciones OEM/ODM para voltaje (220/380/440 V, 50/60 Hz), estándares de bridas y espacio libre para cortadores, MOQ 1 y precios mayoristas directos de fábrica para distribuidores y contratistas de diseño y construcción.

Obtenga una comparación de impulsores para su punto de servicio

Envíe a Jinbu su flujo, altura, descripción de sólidos y voltaje de la estación: el equipo de ingeniería de Zhejiang Jinbu Pump Technology Co., Ltd. le devolverá una selección en paralelo con la eficiencia esperada, el costo anual de energía y la cotización FOB en 24 horas. Directo de fábrica de China, compatible con OEM/ODM, MOQ 1.
